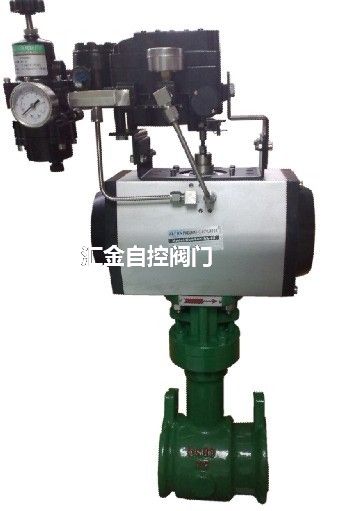

气动偏心旋转阀由气动薄膜气动疏水阀和调节阀两部分组成。它与气动调节器、减压阀、定位器或其他仪器配合使用，以达到温度、压力、液位、流量等工艺参数控制管道。单座调节阀具有易密封、泄漏量小的优点，但平衡力大，因此工作压差不宜过大。双座调节阀具有流量系数大、不平衡力小的特点，因此应用广泛。

气动偏心旋转阀由气动膜执行器和阀体两部分组成，阀体结构一般为直行程类，常见的有单座、双座、套筒、角、三通、滑板、膜片等结构.主要由阀盖、阀芯、阀座、阀杆、填料等组成.阀杆上端与膜机构推杆下端连接，推杆驱动阀杆移动，使阀芯移动，改变阀芯与阀座之间流体的循环面积，从而改变阀芯与阀座之间流体的流动面积。阀体部又分为单座阀和双座阀两种.单座阀适用于低压差的场合适；双座阀适用于压差较大的场合。

气动膜执行机构分成老式气动膜执行机构和精细型气动膜执行机构.关键由上下膜头、波纹膜片、压力弹簧、推杆等构成.当调节器或手动式工作机构的信号工作压力进到由膜头膜片组成的膜室时，在膜片上造成推力，使推杆挪动，弹簧压力.当弹簧造成的反作用力与膜的推力平衡时，推杆终止挪动.一般膜调节机构的信号工作压力为0.02~0.1MPa或0.04~0.2MPa.即当信号工作压力为0.02(或0.2MPa)时，推杆启动作用；当信号为0.1(或0.2)MPa时，推杆走完全行程.膜调节机构又分成正功效类型和反作用式二种.正功效类型的信号工作压力由膜片上边引入，当信号工作压力变大时，膜片带动推杆下移；反作用类型是将信号压力由膜片下边引入，信号工作压力增加时，推杆往上挪动.

气动偏心旋转阀一般配备手轮机构，可在气源中断时随时手动调节。有些还配备了阀门定位器，可以提高调节阀的调节性能。

在工业过程控制系统中，由动力操作装置形成的终端元件包括一个阀体元件。

气膜调节阀=执行机构+阀体部件+附件。

其中，执行机构是气动偏心旋转阀的推动装置，它根据信号压力的大小产生相应的推力，使推杆产生相应的位移，从而驱动气动薄膜调节阀的阀芯运动；阀体组件是气动薄膜调节阀的调节部分，它与介质直接接触，通过执行器推杆的位移，改变气动薄膜调节阀的调节区域，达到调节的目的。
