QZD电气转换器

QZD电气转换器

QZD电气转换器的功能是把调节器的输出信号转换成气信号。

其特点如下:
1、具有复合防爆功能;2、结构紧凑,精密可靠;3、调校简单;4、对各种气动执行机构都能方便安装。


技术参数和性能

输入信号:4~20mADC
输出压力:0.02~0.1MPa(0.2~1.0kgf/cm2)
阻 抗:300±10Ω(信号20mA、1000±30信号0~10mA)
气源压力:0.14MPa (1.4kgf/cm)2
基本误差:≤±1%(输出压力范围的百分数)
回 差:≤1%(输出压力范围的百分数)
死 区:小于基本误差限绝对值的1/5
耗 气 量:<1000L/h(标准情况下耗气量)
环境温度:-35~+60℃(本质安全型为-40~+60℃ 隔爆型为-20~+60℃)
绝缘电阻:≥20M
防爆型式:d.隔爆型 e.增安型 i.本安型
气源接口:M10×1 联接铜管Φ6×1(Φ8×1)
电源接口:G1/2(M22×1.5)
壳体材料:铝合金
外形尺寸:203×160×105MM
重 量:2.8KG

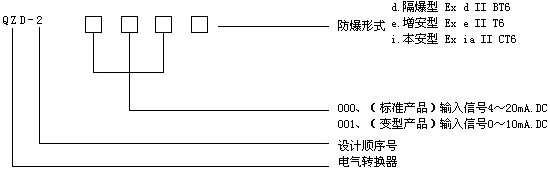

产品型号及规格

电气转换器规格基本对照表
>型号
>防爆型式
>输入信号(mA.DC)
>阻抗(Ω)
>QZD-2000
>d.隔爆型
e.增安型
i.本安型
>4~20
>300
>QZD-2001
>0~10
>1000

订货时请写明:1、型号 2、气源压力 3、输出压力 4、配减压器
